Strutture in acciaio per lo sport
Le foto sono inerenti la struttura a copertura delle tribune del campo sportivo di Asola, in provincia di Mantova. La trave di falda è un’IPE270 in S275JR ed è a sbalzo per 10m, la colonna è un’IPE550 in S275JR ed è vincolata su plinti scavati dietro alla tribuna. L’altezza del punto più alto della struttura supera i 9m. I tiranti sono costituiti da HeA140 in S275JR e sono vincolati con doppio coprigiunto. Gli arcarecci sono costituiti da profilati a C200x100x20x2.
La struttura ha un peso zincato di circa 26 tonnellate.

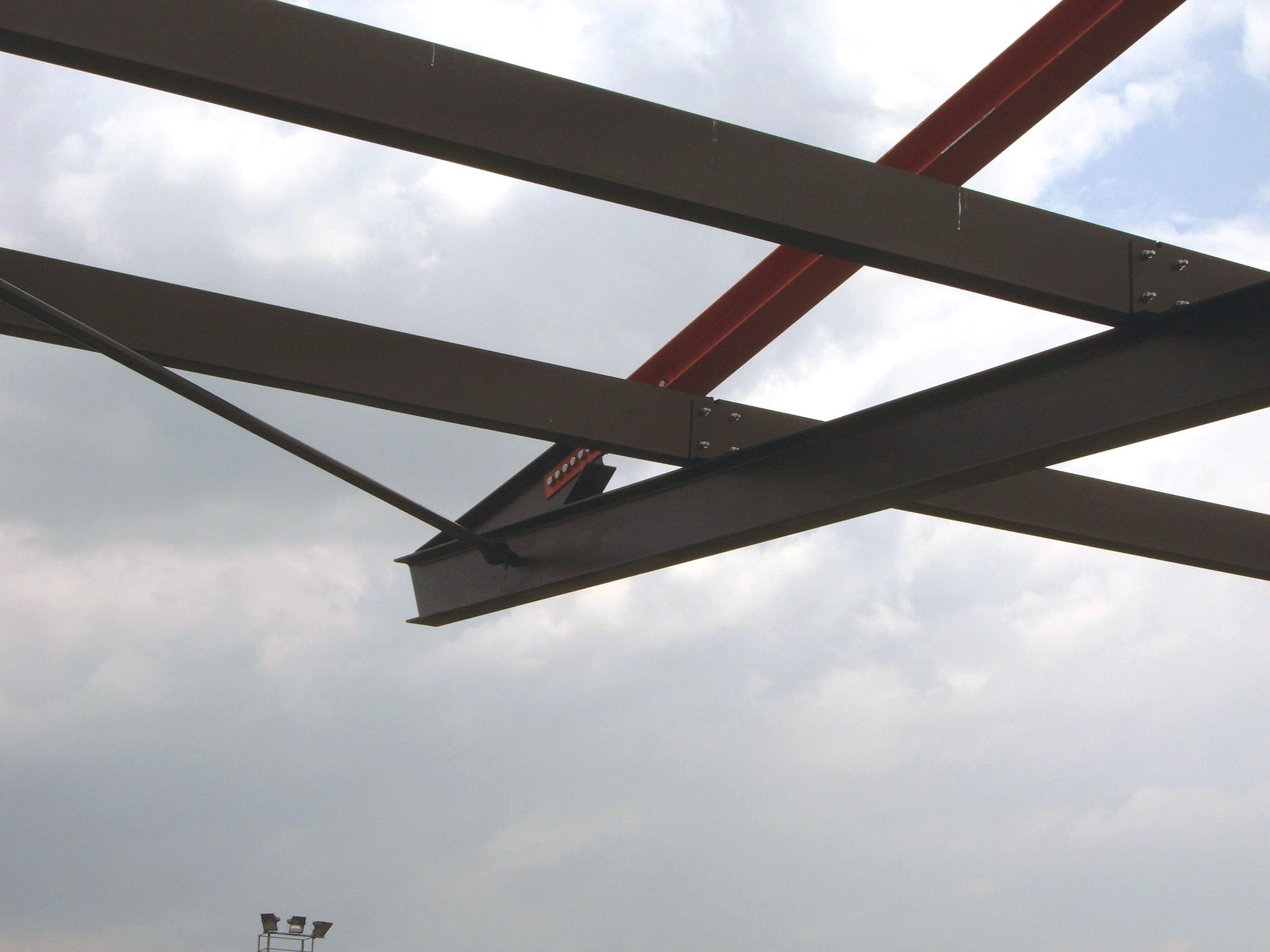

La prima fotografia è stata scattata prima che i pannelli grecati di copertura venissero posati.

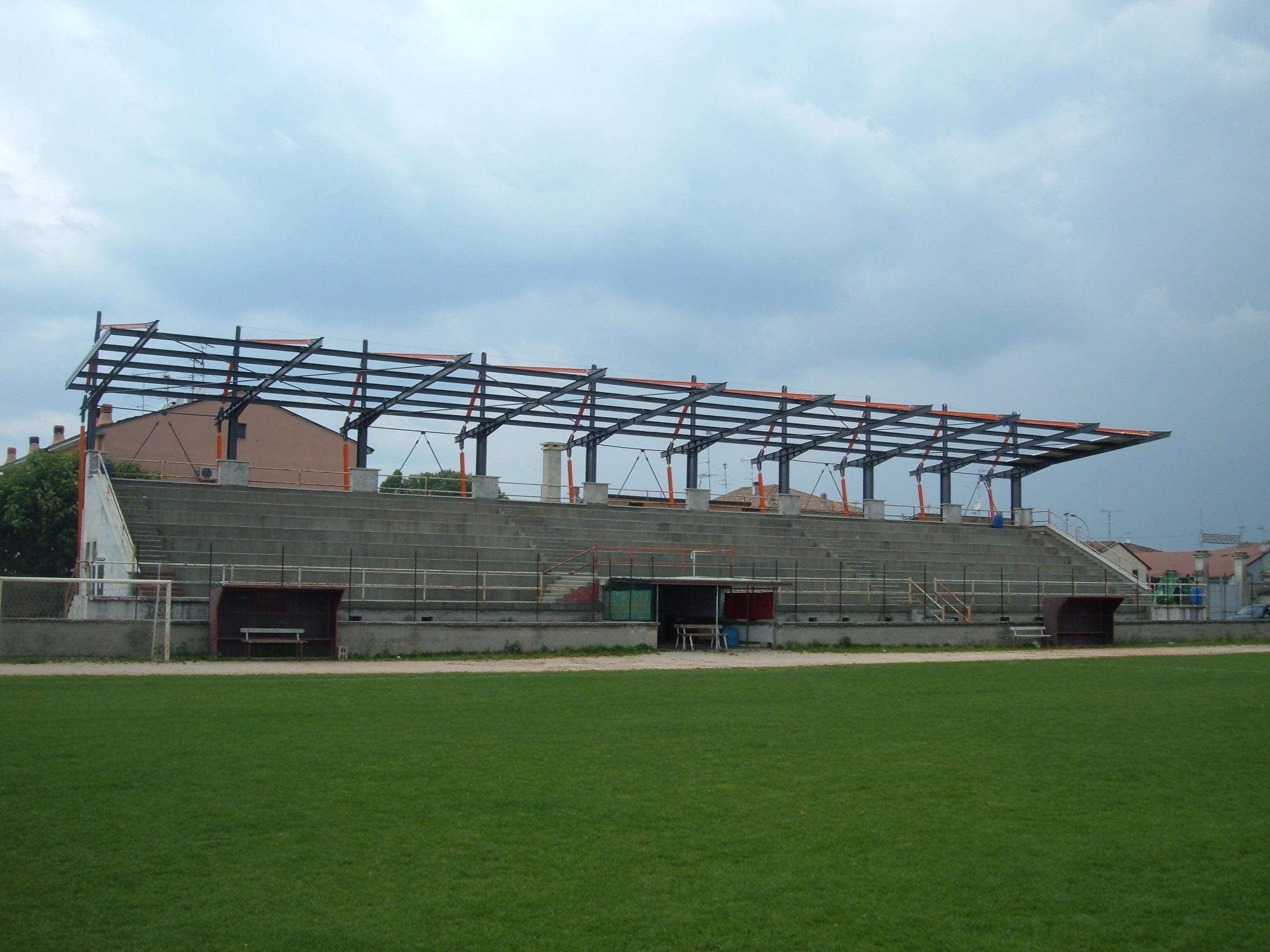

Questo schema strutturale a sbalzo è stato suggerita dalla necessità di evitare colonne che potessero ostruire la visibilità degli spettatori: questa scelta ha reso necessario disporre i tiranti in HeA140 che ridistribuiscono gli sforzi scaricandoli sul plinto. Per evitare scantonature del pannello di copertura lo sbalzo è stato disegnato prolungandolo oltre le previsioni per poter vincolare il tirante senza interferire con il posizionamento della copertura. Questo particolare è evidente nella seconda fotografia.
L’opera è stata dapprima zincata, quindi, nel rispetto delle modalità operative del sistema duplex, è stata verniciata. I particolari, dalle flange alle controventatura, sono stati disegnati al fine di ottenere un effetto esteticamente gradevole. Tutti i pezzi costruiti, dopo i trattamenti protettivi, sono stati assemblati sulla scorta di opportuni disegni esecutivi di montaggio mediante giunzioni bullonate ed installati nelle sedi opportune. Una volta posate e registrate le colonne sono state premontate a terra le travi di falda con i relativi tiranti. Le travi sono state quindi sollevate e posizionate sulle colonne ed è stato fissato il tirante sulla piastra di base. Al termine del montaggio sono state riverniciate a spray le parti che durante la movimentazione inevitabilmente avevano subito delle scalfitture.

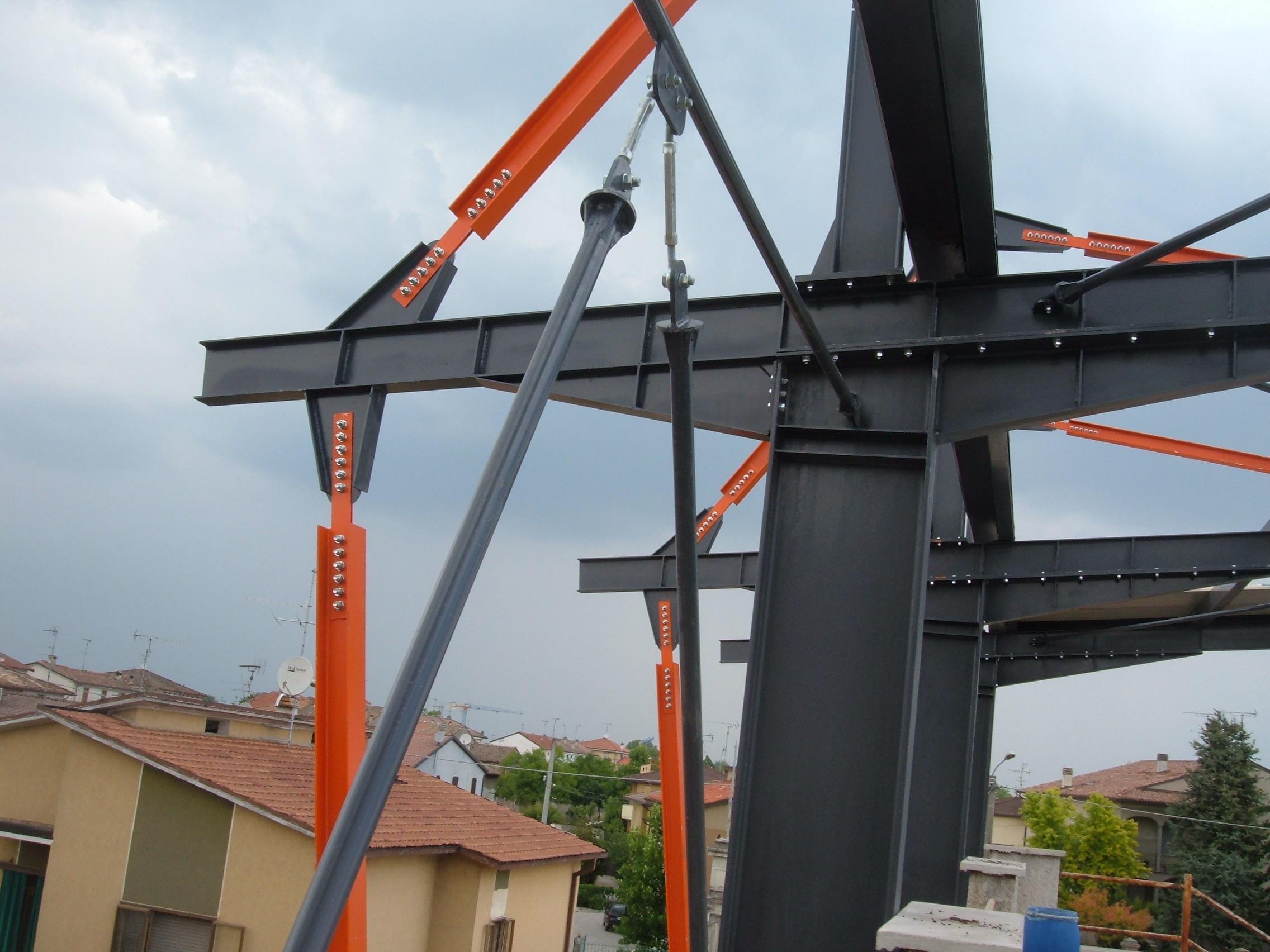

Nell'ultima fotografia si nota un particolare del nodo trave-colonna.
